Klantverhaal: Precision Point bespaart geschiedenis

Hoe de geavanceerde functies van Cintoo de dag redden

Hoe een toonaangevende 3D-laserscanservice
hun werk optimaliseerde met Cintoo

"Cintoo biedt ons een gestroomlijnde, gebruiksvriendelijke manier voor onze klanten om naadloos een kwalitatief en georganiseerd BIM-model en Point Cloud te bekijken."

Scroll

Joey Ciotti,

Reality Capture Specialist
Precision Point Inc

Achtergrond

PrecisionPoint (PPI) levert kant-en-klare 3D scanservices en oplossingen voor het vastleggen van de werkelijkheid voor bruikbare gegevens waarmee professionals in de architectuur, techniek, bouw en exploitatie op betrouwbare wijze kunnen documenteren, ontwerpen en bouwen. PPI is opgericht in 2009 vanuit het principe dat er een betere, efficiëntere benadering was voor het meten en documenteren van bestaande faciliteiten voor renovatie. Inmiddels is PPI uitgegroeid tot een vertrouwde adviseur voor veel klanten, die een scala aan 3D-scan-to-BIM-services (building information modeling) levert.
Het PPI-team heeft meer dan 30 jaar ervaring in landmeetkunde, 3D-laserscannen, reality capture en BIM en genereert nauwkeurige as-built gegevens die de bestaande condities van gebouwen en bouwsystemen weergeven. PPI heeft al meer dan 50 miljoen vierkante meter aan gebouwen en industriële ruimte gescand voor klanten in de hele Verenigde Staten.

Met 360-graden beeldmateriaal dat nauwkeurig in het veld is vastgelegd via hun RapidScan en 3D scan-to-BIM services, krijgen klanten van PPI het vertrouwen dat ze krijgen als ze weten dat ze het aantal mogelijke wijzigingsopdrachten hebben verminderd die het gevolg kunnen zijn van een onnauwkeurig bouwmodel, waardoor ze uiteindelijk tijd en geld besparen. Klanten profiteren van het bekijken van as-built scan-to-BIM's in het Cintoo Platform, dat moeilijk te gebruiken en te interpreteren puntenwolken omzet in 3D mesh-bestanden zonder verlies van gescande nauwkeurigheid.

De situatie

Een historisch gebouw van 125.000 vierkante meter dat werd ontworpen en gebruikt voor muzikale symfonieën was hard toe aan renovatie en documentatie. Het werd gebouwd in 1916 en heette oorspronkelijk het Circle Theatre. Het was ontworpen tijdens de gouden eeuw van de film als een luxe filmtheater. Een plaatselijk architectenbureau werd gevraagd om een architectonische "opknapbeurt" te geven aan de structuur van baksteen en betonblokken.

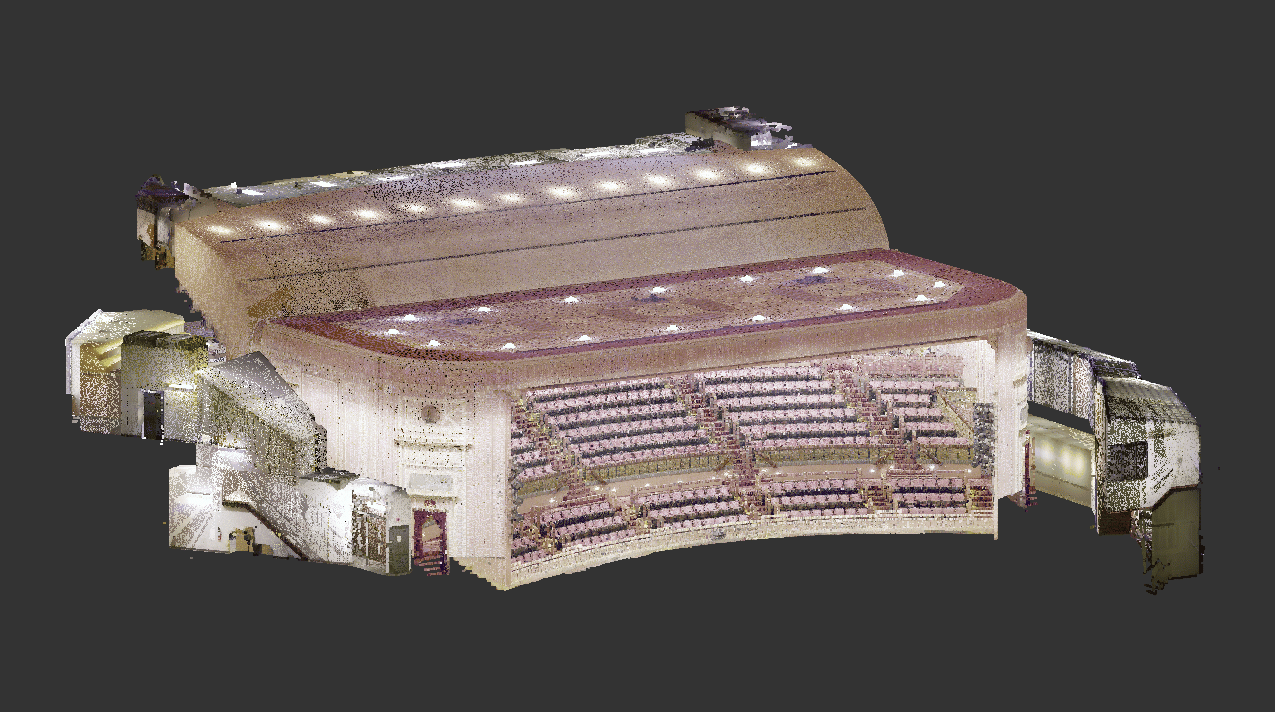

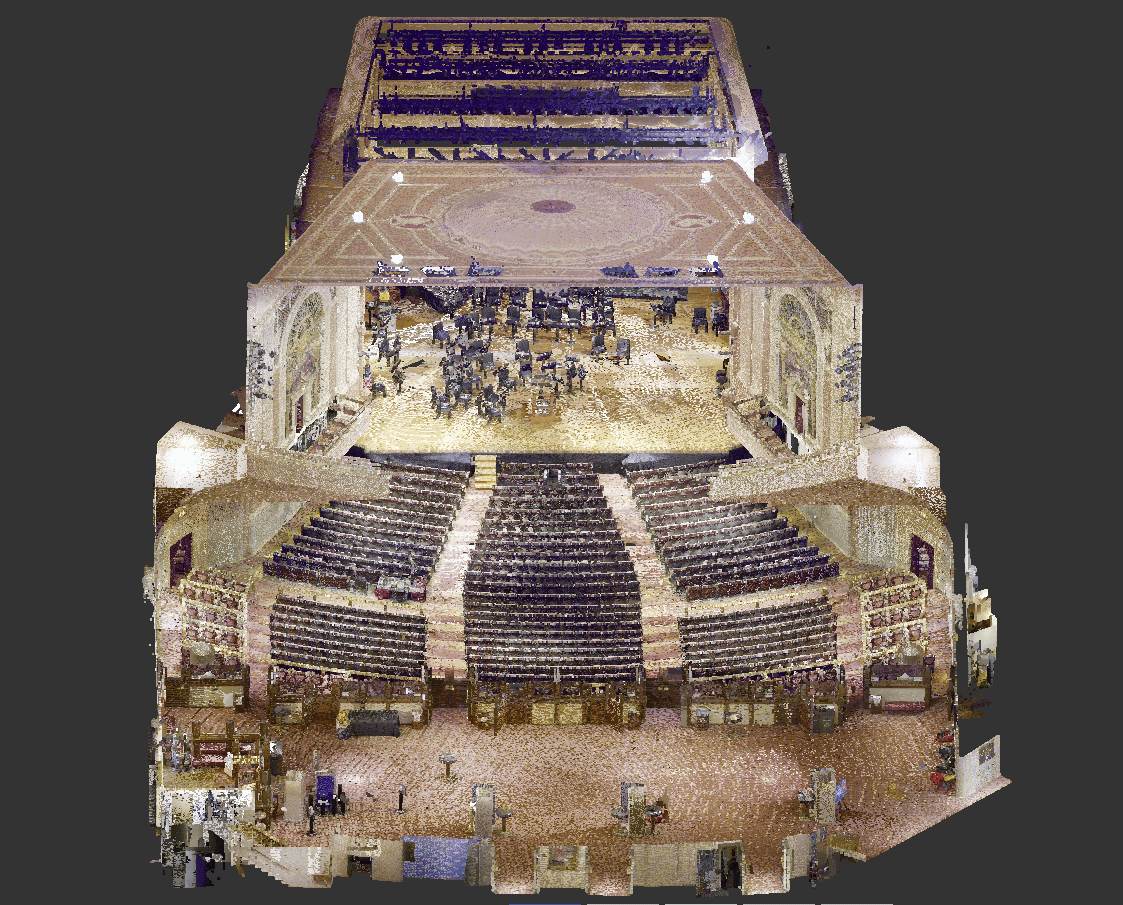

Voorbeeld van technische tekeningen aangevuld met 3D-puntenwolkgegevens

Gebruikte workflows

Laserscanner: Leica RTC 360 Grond

Cintoo wolk

Software voor puntenwolken: Cycloon Register 360

Modelleersoftware: Autodesk ReCap

Vanwege de ouderdom van het gebouw waren er geen betrouwbare bouwtekeningen beschikbaar, waardoor een complete laserscan van het exterieur, interieur, mechanische en kruipruimtes nodig was, evenals van het interne en externe dak. Na een grondig doorlichtingsproces voor 3D scanservices werd PrecisionPoint geselecteerd om de scan-to-BIM services voor het hele gebouw te leveren. Het management van het gebouw contracteerde PrecisionPoint om alle gebieden van het symfoniegebouw vast te leggen met behulp van hun RapidScan en 3D scan-to-BIM diensten om te zorgen voor een nauwkeurig model van de "as-built" staat om een nauwkeurig ontwerp en kostenberekening van alle renovatiewerkzaamheden mogelijk te maken.

Methodologie Oplossingen

PPI maakte gebruik van een Leica RTC 360 terrestrische laserscanner vanwege de behoefte aan een strakkere gegevensvastlegging van puntenwolken in vergelijking met een mobiele scanner.
Vanwege de omvang van het project werden in totaal drie teamleden ingezet om het gebouw te scannen. Het scannen van het gebouw was gepland in secties: 1e verdieping, 2e verdieping, 3e verdieping, kelder, kantoor, buitenkant en dak. Vooraf werd bepaald waar de overlapping van de scans zou plaatsvinden om niet gescande gebieden te elimineren.

Om de daken te scannen, die meerdere niveaus hadden, werden de scanners aan touwen bevestigd die voorzichtig over elke dakrand op en neer werden getrokken. Voor referentiepunten om de dakscans te verbinden met de scans van de buitenkant van het gebouw, werden bollen gebruikt omdat deze een nauwkeuriger referentiepunt bieden bij het verbinden van scans over langere afstanden. Voor bepaalde gebieden in de kelder of kruipruimtes waar geen lichtbronnen zijn, werden zwart-wit scans gebruikt in plaats van kleurenscans, die de neiging hebben om de beelden te vervormen. Om de scans van het interieur met de scans van het exterieur te verbinden, werden aangrenzende deuren geopend. Het scannen van het gebouw nam in totaal vier volle dagen in beslag.

Toen het scannen klaar was, werden alle scans samen geregistreerd met Cyclone Register 360 software om één puntenwolk van het gebouw te maken. De volgende taak was om elke scan te doorlopen en alle reflecties te verwijderen die afkomstig waren van spiegels, metaal of ongewenste objecten zoals mensen, andere gebouwen of bomen.

Oplossingen:

Met meer dan 1000 scans was het belangrijk om een platform te hebben waar PPI-klanten ze gemakkelijk konden bekijken en het team tegelijkertijd kon samenwerken. Om de kijkervaring voor de klanten te optimaliseren, werden alle scans met behulp van Cintoo eenvoudig geconverteerd van puntenwolken naar mesh-formaat. Ze werden vervolgens snel geüpload naar het Cintoo Platform zodat de klanten ze altijd en overal konden bekijken.

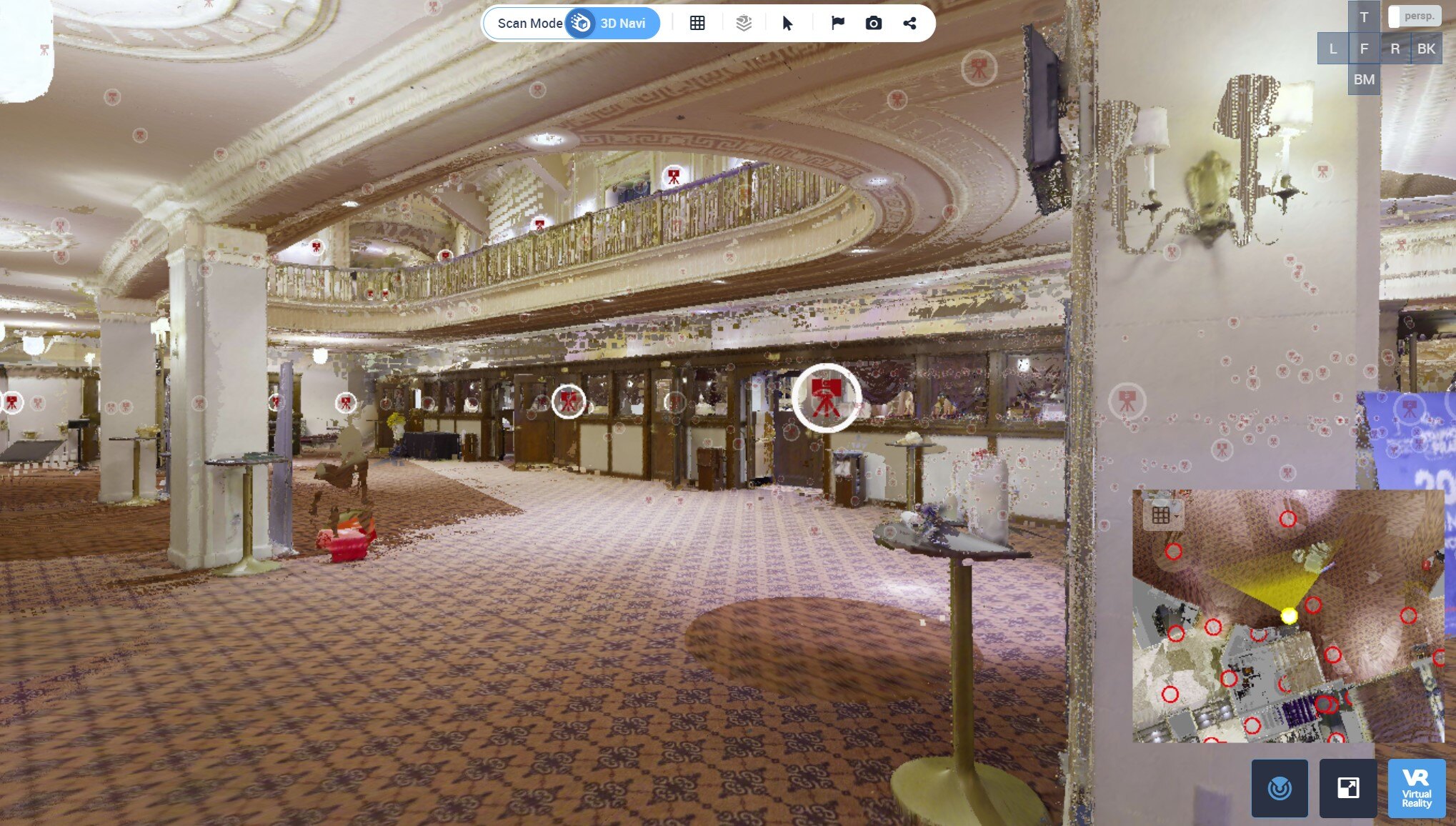

Foto genomen op locatie en voorbeeld van contextuele informatie van scans

Dankzij het beleid van Cintoo voor onbeperkte gebruikers kon PPI zoveel gebruikers toevoegen als nodig was zonder extra kosten. De verbeterde beveiliging en toegangscontrole op basis van gebruikersrollen die inherent zijn aan Cintoo, waren belangrijk voor het PPI-team en de klanten. De verbeterde visualisatie van Cintoo zorgde voor soepele en eenvoudig te navigeren prestaties, zelfs met de meest complexe visualisaties. Klanten profiteerden van Cintoo's agnostische platform waar hun BIM- en CAD-modellen gemakkelijk konden worden geüpload en vergeleken met de "as-built" scans en konden worden gedownload.
